Art.-Nr. AM06G3030
Gelenk 6 30x30
Schwenkbares Zink-Druckguss-Gelenk (30x30 mm, Nut 6) für verstellbare Profilverbindungen bis 180

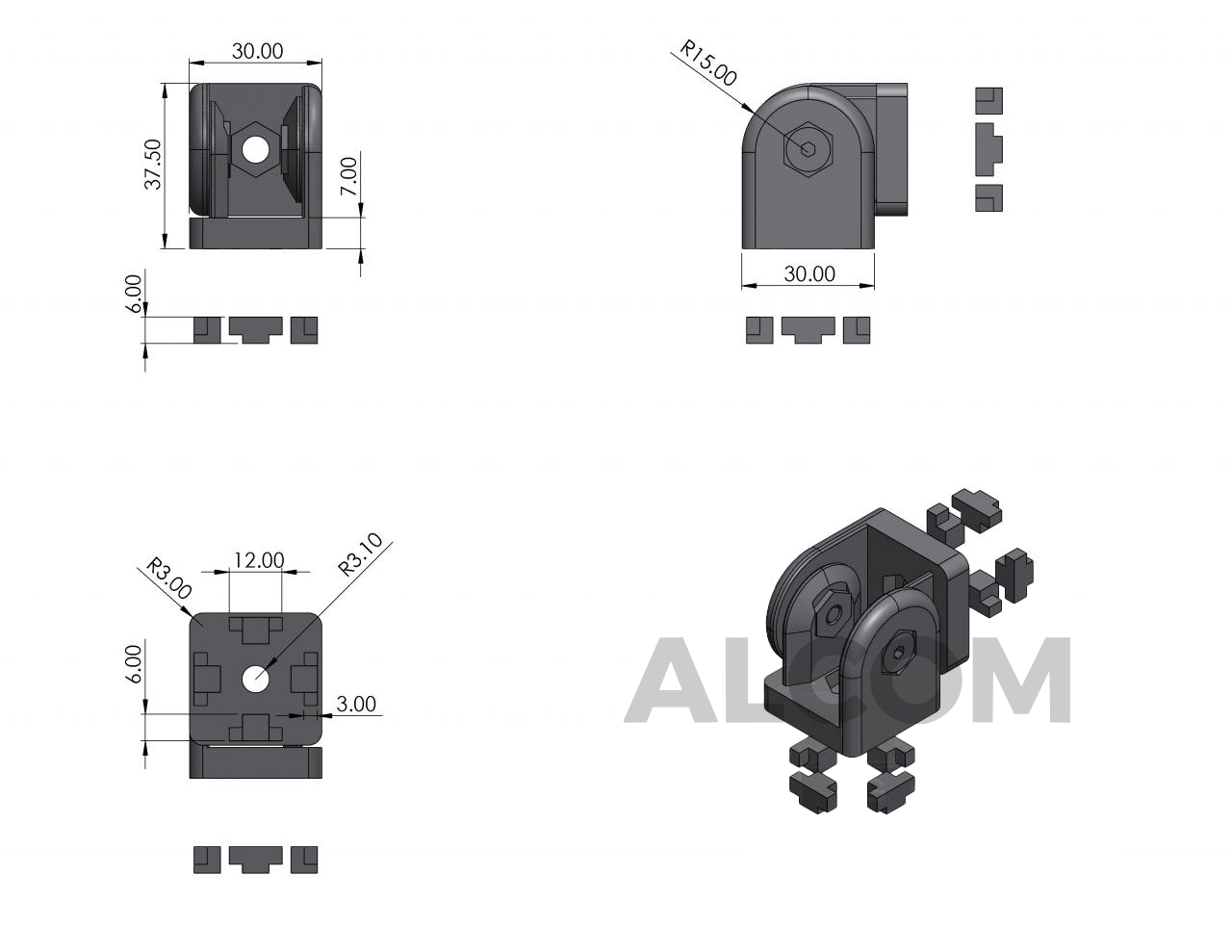

Technische Daten
WerkstoffZN beschichtet (Zink-Druckguss)
Gewicht0,128 kg/Stk.
Rastmaß / Raster30 x 30 mm
Gesamtlänge / Breite30,00 mm
Gesamthöhe37,50 mm
Radius GelenkkopfR15,00 mm
Führungsnasen-Breite6,00 mm
BohrungsradiusR3,10 (Ø 6,20) mm
Nutbreite (Kompatibilität)6 mm
1

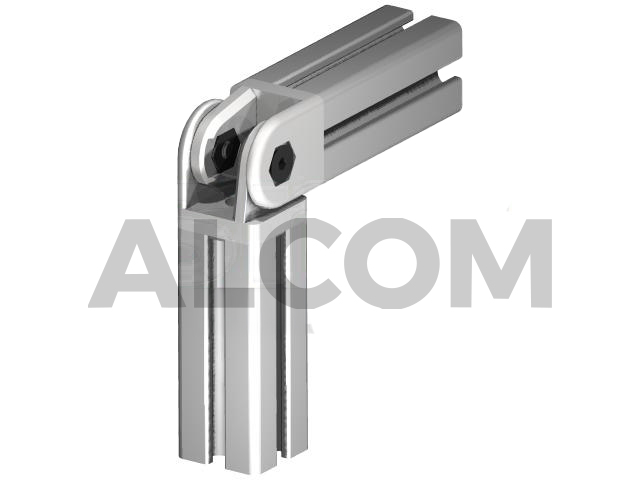

Schwenkbares Gelenk der Baureihe 6 aus beschichtetem Zink-Druckguss zur stufenlosen Verbindung zweier Aluminiumprofile im Raster 30x30 unter beliebigem Winkel. Die Montage erfolgt stirnseitig oder direkt in der Profilnut. Ausgestattet mit herausnehmbaren Führungsnasen zur präzisen Ausrichtung in der Nut 6 sowie zur flexiblen Verlegung quer oder längs zur Profilnut. Ideal für schwenkbare Ausleger, Displayhalterungen, Klappvorrichtungen und verstellbare Streben
